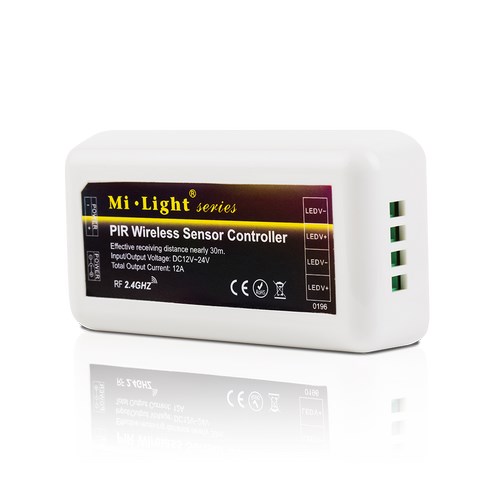

Řídící jednotka Mi-Light MLP05 pro PIR čidlo k ovládání LED pásků | 12V-24V | 10A |
RF 2,4GHz řídící jednotka k PIR čidlu určená pro jednobarevné LED pásky.
Popis produktu
RF 2,4GHz řídící jednotka 12V/24V Mi-Light pro jednobarevné LED pásky. Tato řídící jednotka ML036 je kompatibilní pouze s bezdrátovým PIR čidlem Mi-Light ML034.
Komunikace mezi zařízeními pak probíhá pomocí RF 2,4Ghz signálu, takže není nutná přímá viditelnost mezi PIR čidlem a přijímačem. Přijímač může být klidně ukryt za nábytkem, stěnou či stropem.
Klíčové vlastnosti:
- snadné připojení pomocí šroubovací svorkovnice
- komunikace s čidlem pomocí RF 2,4GHz signálu
- malé rozměry usnadňují uložení přijímače
- měkké a pozvolné zapnutí a vypnutí světla - SOFT ON/OFF
Technické informace:
Přijímač je na vstupu vybaven dvojicí konektoru a můžete si zvolit, jestli trafo připojíte přes DC konektor nebo přes šroubovací svorkovnici, podle toho jaký typ zdroje použijete. Na výstupu se nachází šroubovací svorkovnice pro připojení LED pásků.
Tipy a rady:
- přijímač má oddělené výstupy pro dva LED pásky, každý snese zátěž až 6A, ale celková zátěž přijímače nesmí překročit celkem 10A.
Parametry
| Vstupní napětí: | 12-24V DC |
|---|---|
| Maximální zátěž: | 10A - 120W/240W |
| Přenosový signál: | RF 2,4GHz |
| Rozměry(d/š/v): | 85x45x22,5mm |
| Dosah signálu: | 30m |
| Krytí IP: | IP20 - vnitřní |
| Provozní teplota: | -20 ~ 60°C |
| Hmotnost: | 62g |
| Připojení: | DC konektor / šroubovací svorkovnice |
| Výrobce: | Mi-Light |
Párovaní senzoru s přijímačem:
1. Připojte přijímač MLP05 ke zdroji napájení + led pásce a ponechte zapnuto
2. Připojte čidlo ML034 k napájení 230V a 1x zmáčkněte černé tlačítko SET nacházející se pod čelním krytem
3. Odpojte přijímač MLP05 od napájení, počkejte 3 sekundy a následně opět připojte k napájení
4. Pokud proběhne spárování v pořádku, pásek 3 zabliká
5. Jestliže už nebudete na čidlo párovat další přijímače, ukončete párovaní opětovným stiskem tlačítka SET
