Mi-Light DMX 512 dekodér na DIN lištu D4-T pro RGBW pásky | 4-kanál | 20A | DC12-48V |
4kanálový DMX512 a RDM dekodér Mi-Light D4-T na DIN lištu 35 mm. Napájení DC 12–48 V, výstup 6 A/kanál, max. 20 A, LCD displej, IP20.
Popis produktu

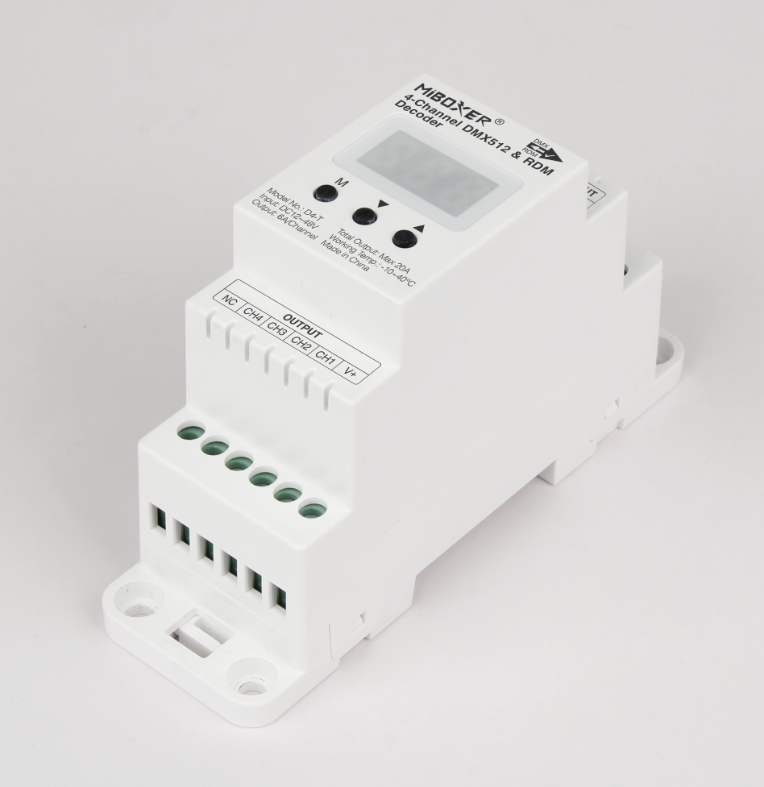

Mi-Light D4-T je čtyřkanálový dekodér protokolu DMX512 a RDM určený pro montáž na standardní 35mm DIN lištu. Umožňuje flexibilní a stabilní řízení LED osvětlení v profesionálních instalacích — typicky v rozvaděčích. Napájení 12–48V DC, výstupní proud až 6A na kanál (celkem max. 20A) pokrývá i výkonné LED sestavy.
Dekodér je plně kompatibilní se standardy DMX512, DMX512-A i RDM V1.0 (E1.20-2006 ESTA). Díky LCD displeji a nastavení DMX adresy přímo tlačítky na těle přístroje odpadá potřeba externího programovacího nástroje. Krytí IP20 odpovídá instalaci uvnitř rozvaděče nebo elektrického boxu.
Klíčové vlastnosti
- 4 výstupní kanály - každý až 6A, celkem max. 20A
- napájení 12-48V DC - kompatibilní s běžnými LED napájecími zdroji
- DMX512 a RDM - plná podpora standardů DMX512, DMX512-A i RDM V1.0 (E1.20-2006)
- LCD displej - přehledné zobrazení stavu a nastavení přímo na přístroji
- nastavení DMX adresy tlačítky - bez potřeby externího softwaru nebo aplikace
- DIN lišta 35mm - standardní montáž do rozvaděče, rychlá a bezpečná instalace
- krytí IP20 - vhodné pro montáž do elektrorozvaděče nebo elektrického boxu
- pracovní teplota -10 až 40 °C - spolehlivý provoz v běžných instalačních podmínkách
- certifikace CE, EMC, LVD, RED - splňuje evropské normy
Doporučené použití
- profesionální světelné instalace - divadla, pódia, výstavní prostory, architekturální osvětlení
- RGB a RGBW LED pásky - přesné řízení jednotlivých barevných kanálů přes DMX512 kontrolér
- systémy s více dekodéry - při více než 32 dekodérech nebo dlouhých kabelech doporučujeme zařadit DMX zesilovač signálu
- elektrorozvaděče a instalační boxy - díky montáži na DIN lištu zapadne do standardní elektroinstalace
Tipy a rady
- při více než 32 kusech dekodérů nebo při velmi dlouhých signálových kabelech použijte DMX zesilovač - zesílení signálu by nemělo překročit 5x opakovačů v sérii
- zakončovací odpor 90-120 Ω (0,25W) na konci každého DMX kabelu eliminuje přeslechy a nestabilitu signálu při použití dlouhých nebo nekvalitních kabelů
- DMX adresu nastavíte přímo tlačítky na přístroji pomocí LCD displeje - není potřeba žádná aplikace ani počítač
Časté dotazy:
▶ Kolik LED pásků mohu připojit k jednomu dekodéru D4-T?
D4-T má 4 výstupní kanály, každý s maximálním proudem 6A. Celkový výstupní proud nesmí překročit 20A. Počet připojených pásků závisí na jejich příkonu — přizpůsobte celkový výkon těmto limitům a volte odpovídající napájecí zdroj.
▶ Je D4-T kompatibilní s jakýmkoliv DMX kontrolérem?
Ano, D4-T podporuje standardní protokoly DMX512, DMX512 (1990), DMX512-A a RDM V1.0 (E1.20-2006). Pracuje s libovolným kontrolérem dodržujícím tyto normy — ať už jde o stolní konzoli, počítačový software nebo jiný DMX vysílač.
▶ K čemu slouží funkce RDM?
RDM (Remote Device Management) umožňuje obousměrnou komunikaci po DMX lince — kontrolér může dekodér vzdáleně identifikovat, číst jeho stav a měnit nastavení (např. DMX adresu) bez fyzického přístupu k přístroji. To výrazně zjednodušuje správu větších světelných instalací.
▶ Jak nastavím DMX adresu na D4-T?
DMX adresu nastavíte přímo na přístroji pomocí tlačítek a přehledného LCD displeje. Není potřeba žádná aplikace, počítač ani speciální programátor - postačí standardní ovládání tlačítek přímo na DIN přístroji v rozvaděči.
Parametry
| Krytí IP: | IP20 - vnitřní |
|---|---|
| Maximální zátěž: | 6A/kanál - celkem 20A |
| Vstupní napětí: | 12-48V DC |
| Rozsah regulace: | 0 - 100% |
| Přenosový signál: | DMX |
| Rozměry(d/š/v): | 118x50x30mm |
| Hmotnost: | 120g |
| Připojení: | Šroubovací svorkovnice |
| Provozní teplota: | -20 ~ +60°C |
