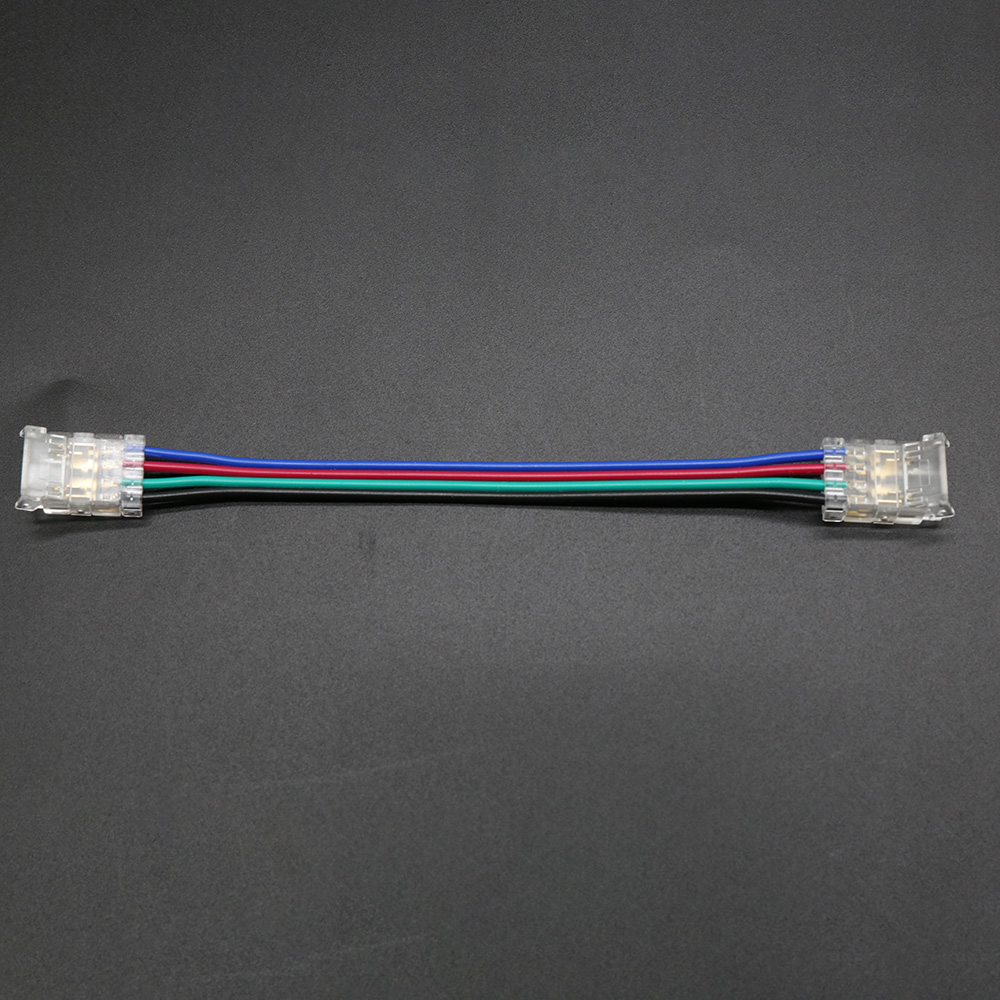

Nacvakávací propojovací konektor TSP MINI pro SMD RGBW pásky | 10mm | IP20 |
Popis produktu
Nový typ spojovacích konektorů TSP MINI pro RGBW SMD pásky o šířce 10mm slouží k jednoduchému připojení vodiče k LED pásce bez nutnosti pájení. Konektor lze použít jen pro pásky IP20.
TSP MINI konektory lze instalovati i do některých ALU profilů díky jejich minimalistickým rozměrům.
Použití:
LED pásek je potřeba položit na prořezávací trny přesně tak, aby piny na pásce byly v jedné ose s trny. Následně stlačením plastových dvířek dojde k prořezaní kontaktních trnů do pásky a zajištění spoje. Dvířka konektoru musí byt zcela dovřena, jinak by mohlo dojít k vytržení pásky z konektoru a nefunkčnosti spoje. Ten samý postup se aplikuje i na přívodní vodič.
Technická specifikace:
- Rozměr spojky: 18x12x4,5mm (d,š,v)
- Délka propojovacího vodiče: 100mm
- Celková délka: 140mm
Důležité informace:
- Pokud spojení pásky vychází na pájené spoje, kde jsou ještě zbytky cínu, doporučujeme tento cín co nejlépe odstranit, aby se mohly trny snadněji prořezat do pásky
- NELZE POUŽÍT PRO COB PÁSKY
