Pohybové čidlo s detektorem přítomnosti Mi-Boxer | 230V | 10A | 120° | RF 2.4GHz |

Popis produktu

MiBoxer HPS1-RF je pokročilý mmWave radarový senzor přítomnosti využívající 24GHz mikrovlnnou technologii, která umožňuje detekovat nejen pohyb, ale i velmi jemné mikropohyby, například dýchání nebo pohyb hrudníku. Oproti běžným PIR čidlům tak výrazně snižuje riziko nechtěného vypnutí osvětlení při delším pobytu osob v místnosti.

Čidlo obsahuje integrované relé až 10A pro přímé spínání osvětlení a zároveň podporuje RF 2,4 GHz komunikaci se zařízeními MiBoxer / Mi-Light. Disponuje třemi režimy použití: může fungovat jako samostatné čidlo, bezdrátový senzor pro chytré osvětlení nebo jako součást vícezónového systému MASTER + SUB pro velké prostory.

Klíčové vlastnosti:

• 24GHz mmWave radarový senzor přítomnosti
• detekce mikropohybů (např. dýchání)
• reléový výstup až 10A
• RF 2,4 GHz komunikace MiBoxer / Mi-Light (dosah až 30m)
• možnost přímého spínání osvětlení
• možnost bezdrátového ovládání kompatibilních svítidel
• MASTER + SUB režim pro velké prostory - síťování více senzorů
• nastavitelný dosah detekce (3-8m)
• nastavení světelných podmínek (vždy / noc)
• detekční úhel 120°

Nastavitelné funkce:

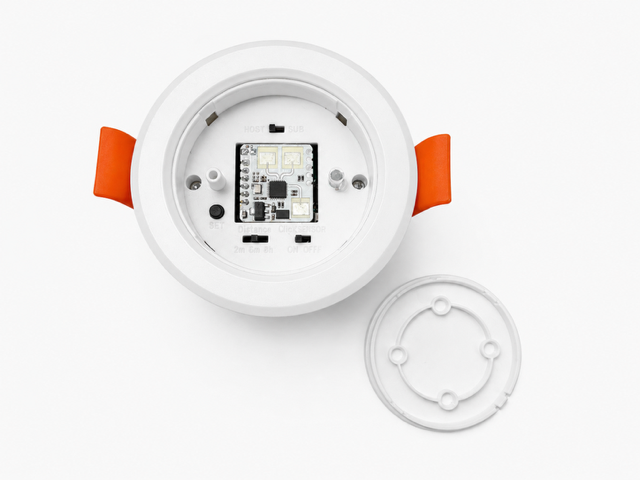

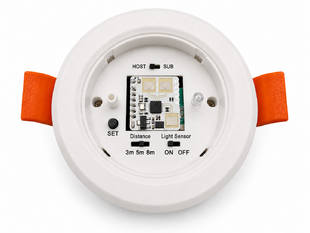

HPS1-RF umožňuje nastavení několika parametrů pomocí DIP přepínačů, které se nacházejí přímo pod krytem detekční plochy. Pro nastavení tedy není nutné čidlo vytahovat z podhledu.

Možnosti nastavení: detekční vzdálenost/citlivost(3–8 m), aktivace dle okolního osvětlení(možnost nastavit, zda čidlo reaguje pouze za tmy nebo i během dne), síťování MASTER / SUB režimu

Vestavěný světelný senzor umožňuje zabránit zbytečnému spínání osvětlení během dne a výrazně snižuje spotřebu energie.

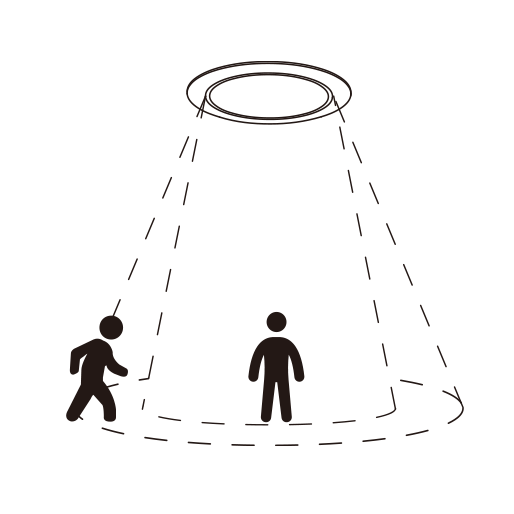

Na rozdíl od běžných PIR čidel využívá HPS1-RF technologii detekce přítomnosti pomocí radaru. Osvětlení tak zůstává aktivní po celou dobu přítomnosti osob v prostoru a vypne se automaticky až po vyhodnocení prázdné místnosti.

Režimy použití:

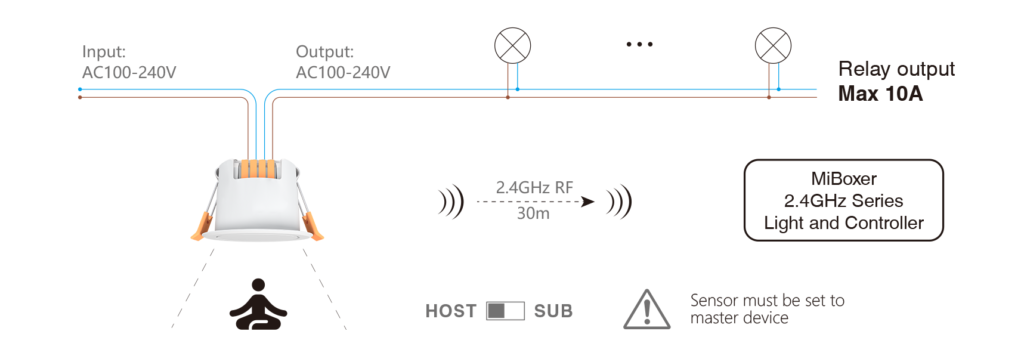

1) Klasické drátové spínání osvětlení

HPS1-RF lze používat jako samostatné mikrovlnné pohybové čidlo s reléovým výstupem

Po detekci přítomnosti: čidlo sepne připojený světelný okruh a po vyhodnocení prázdné místnoati automaticky vypne

Vestavěné relé umožňuje přímé spínání až 10A zátěže což je cca 2200W odporové zátěže a cca 300W LED osvětlení.

Tento režim je vhodný například pro: chodby, toalety, sklepy, garáže, kanceláře, technické místnosti
V tomto režimu není potřeba žádné další MiBoxer zařízení.

2) Bezdrátové RF řízení svítidel MiBoxer

Čidlo lze bezdrátově spárovat s kompatibilními svítidly, přijímači a controllery MiBoxer / Mi-Light využívajícími RF 2,4 GHz komunikaci.

Po detekci přítomnosti:čidlo odešle RF povel a spárované osvětlení se automaticky zapne

Výhoda tohoto režimu je, že není nutné tahat spínaný vodič ke světlu, je možnost ovládat více svítidel současně,
jednoduché rozšíření systému

Komunikace probíhá bezdrátově pomocí RF 2,4 GHz s dosahem až cca 30 m ve volném prostoru.

3) Skupinové řízení velkých prostor (MASTER + SUB)

HPS1-RF podporuje síťování více senzorů mezi sebou pomocí RF 2,4 GHz komunikace.

V systému jedno čidlo funguje jako MASTER (HOST) a ostatní čidla pracují jako SUB jednotky.

Princip funkce: SUB čidla sledují různé části prostoru a při detekci pohybu odešlou informaci MASTER čidlu. MASTER následně sepne připojený světelný okruh nebo vyšle RF povel kompatibilním svítidlům

Důležité:
pouze MASTER čidlo je připojeno ke světelnému okruhu
SUB čidla není nutné připojovat ke světlu
SUB jednotkám stačí pouze napájení AC 100–240 V
SUB senzory se nepárují přímo se svítidly

Tento režim je ideální pro: otevřené kanceláře, dlouhé chodby, sklady, showroomy, velké místnosti bez slepých míst

Výhody systému MASTER + SUB jsou pokrytí velké plochy více senzory, vyšší spolehlivost detekce, jednoduchá kabeláž a centrální řízení jednoho světelného okruhu

Typické použití:

• kanceláře
• chodby
• sklady
• showroomy
• domácnosti
• komerční objekty
• inteligentní osvětlení velkých ploch

Důležité informace:

• RF komunikace funguje pouze s kompatibilními zařízeními MiBoxer / Mi-Light a mezi čidli navzájem
• dosah RF komunikace může být ovlivněn kovovými konstrukcemi
• mikrovlnná čidla mohou reagovat i přes lehké příčky nebo sklo
• pro správnou funkci doporučujeme vhodně nastavit citlivost detekce a světelné podmínky
