RF řídící jednotka 3v1 Mi-Light ML037P+ pro RGB, RGBW, RGB+CCT pásky | 12V-36V | 20A |
Univerzální řídící jednotka 3v1 Mi-Light ML037P+ pro RGB, RGBW a RGB+CCT LED pásky se zvýšenou zatížitelností až 20A.
Popis produktu
Univerzální 3v1 řídící jednotka Mi-Light pro pro ovládání RGB, RGBW, RGB-CCT pásků. Řídící jednotka ML037P+ má zvýšenou zatížitelnost až 20A. Nastavení volby pásky (RGB, RGBW, RGB-CCT) se provádí tlačítkem přímo na řídící jednotce.
Kompatibilní ovladače pro ML037P+:
- RF ovladač Mi-Light ML088 pro RGB+CCT LED pásky 1-zónový
- RF ovladač Mi-Light ML092 pro RGB+CCT LED pásky 4-zónový
- RF ovladač Mi-Light ML089 pro RGB+CCT LED pásky 8-zónový
- RF nástěnný ovladač Mi-Light B0 pro RGB+CCT LED pásky 1-zónový
- RF nástěnný ovladač Mi-Light T4 pro RGB+CCT LED pásky 4-zónový
- RF nástěnný ovladač Mi-Light B4 pro RGB+CCT LED pásky 4-zónový
- RF nástěnný ovladač Mi-Light B8 pro RGB+CCT LED pásky 8-zónový
- WL-BOX
- a mnoho dalších, které naleznete v Souvisejícím zboží
Komunikace mezi zařízeními pak probíhá pomocí RF 2,4Ghz signálu, takže není nutná přímá viditelnost mezi ovladačem a přijímačem. Přijímač může být klidně ukryt za nábytkem, stěnou či stropem.
Přijímač ML037P+ je vybaven režimem Auto save, takže si pamatuje poslední nastavenou barvu a úroveň jasu, i když dojde k odpojení od napájení.
Klíčové vlastnosti:
- snadné připojení pomocí šroubovací svorkovnice
- zatížitelnost až 20A
- univerzální jednotka pro 3 typy LED pásků
- komunikace s ovladačem pomocí RF 2,4GHz signálu
- malé rozměry usnadňují uložení přijímače

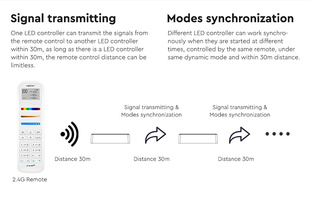

- automatický přenos signálu mezi jednotkami
- kompatibilita s WIFI modulem
Technické informace:

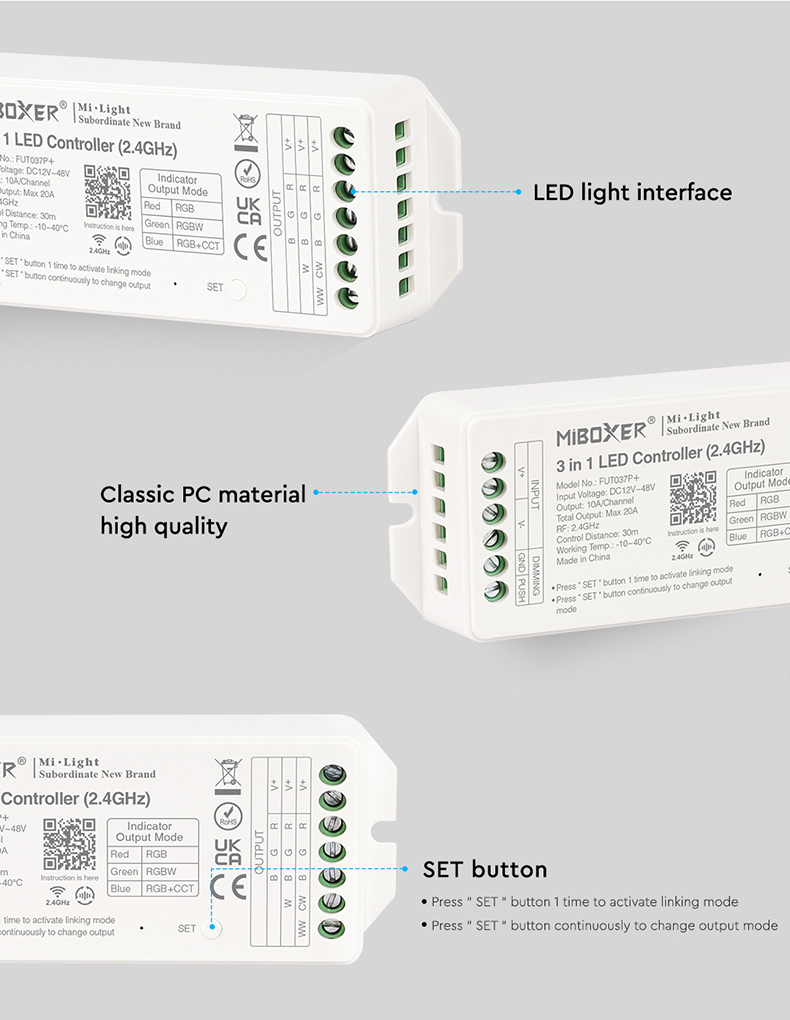

Přijímač je na vstupu vybaven dvojicí konektoru a můžete si zvolit, jestli trafo připojíte přes DC konektor nebo přes šroubovací svorkovnici, podle toho jaký typ zdroje použijete. Na výstupu se nachází šroubovací svorkovnice pro připojení LED pásků.
Zapojení do svorkovnice:
PLUS - hnědý vodič (může se lišit dle výrobce LED pásky)
WW - žlutý vodič - teplá bílá barva
CW - bílý vodič - studená bílá barva
PLUS - černý vodič (může se lišit dle výrobce LED pásky)
R - červený vodič
G - zelený vodič
B - modrý vodič
W - bílý vodič (může se lišit dle výrobce LED pásky)
Tipy a rady:
- Řídící jednotky Mi-Light je možné spárovat s WIFI modulem a ovládat tak LED osvětlení přes mobil bez nutnosti použití klasického dálkového ovladače
Parametry
| Vstupní napětí: | 12-36V DC |
|---|---|
| Maximální zátěž: | 20A - 240W/480W |
| Přenosový signál: | RF 2,4GHz |
| Rozsah regulace: | 1 - 100% |
| Rozměry(d/š/v): | 119x47x23mm |
| Dosah signálu: | 30m |
| Funkce: | Zapnutí / vypnutí, stmívání, změna barev, změna teploty světla |
| Provozní teplota: | -20 ~ +60°C |
| Hmotnost: | 87g |
| Připojení: | DC konektor / šroubovací svorkovnice |
| Výrobce: | Mi-Light |
Spárováni řídící jednotky s ovladačem:
Odpojte řídící jednotku od napájení a opětovně připojte. Neprodleně, nejpozději do 3 sekund, je zapotřebí 3x krátce zmáčknout tlačítko zapnutí jedné ze zón, do které chcete jednotku napárovat. Pokud spárování proběhne v pořádku, pásek několikrát problikne a vše je již plně funkční.
