SPI kontroler Mi-Light SPI-WL4 pro digitální pásky | 2,4G+WIFI | 4 zóny | 4096 pixel | 5-24V | ESP32
Čtyřkanálový SPI digitální kontrolér MiBoxer SPI-WL4 s čipem ESP32, WiFi + 2.4GHz RF, dosah 30 m. Vstup DC 5-24 V, 10 A, 1024 px/kanál, IP20.
Popis produktu
MiBoxer SPI-WL4 je čtyřkanálový digitální kontrolér pro SPI LED pásky s adresovatelnými pixely, postavený na čipu ESP32 a vybavený bezdrátovou komunikací přes WiFi aplikací TUYA nebo 2.4GHz RF ovladači. Napájí se z DC 5-24 V, zvládne až 10 A výstupního proudu a na každém ze čtyř kanálů řídí až 1024 pixelů nezávisle. Ovladač funguje s firmware WLED a zároveň podporuje aplikaci Tuya Smart.
Každý ze čtyř výstupů může ovládat jinou zónu SPI pásku zcela samostatně — ideální pro členité instalace, kde potřebujete různé efekty na různých místech zároveň. Vestavěný mikrofon i možnost použít mikrofon smartphonu zajišťují synchronizaci osvětlení s hudbou. Standby příkon 0,7 W a režim DND (nerušit) ocení ti, kdo mají časté výpadky napájení nebo chtějí šetřit energii.
Klíčové vlastnosti
- 4 nezávislé kanály - každý řídí vlastní zónu SPI pásku s až 1024 pixely

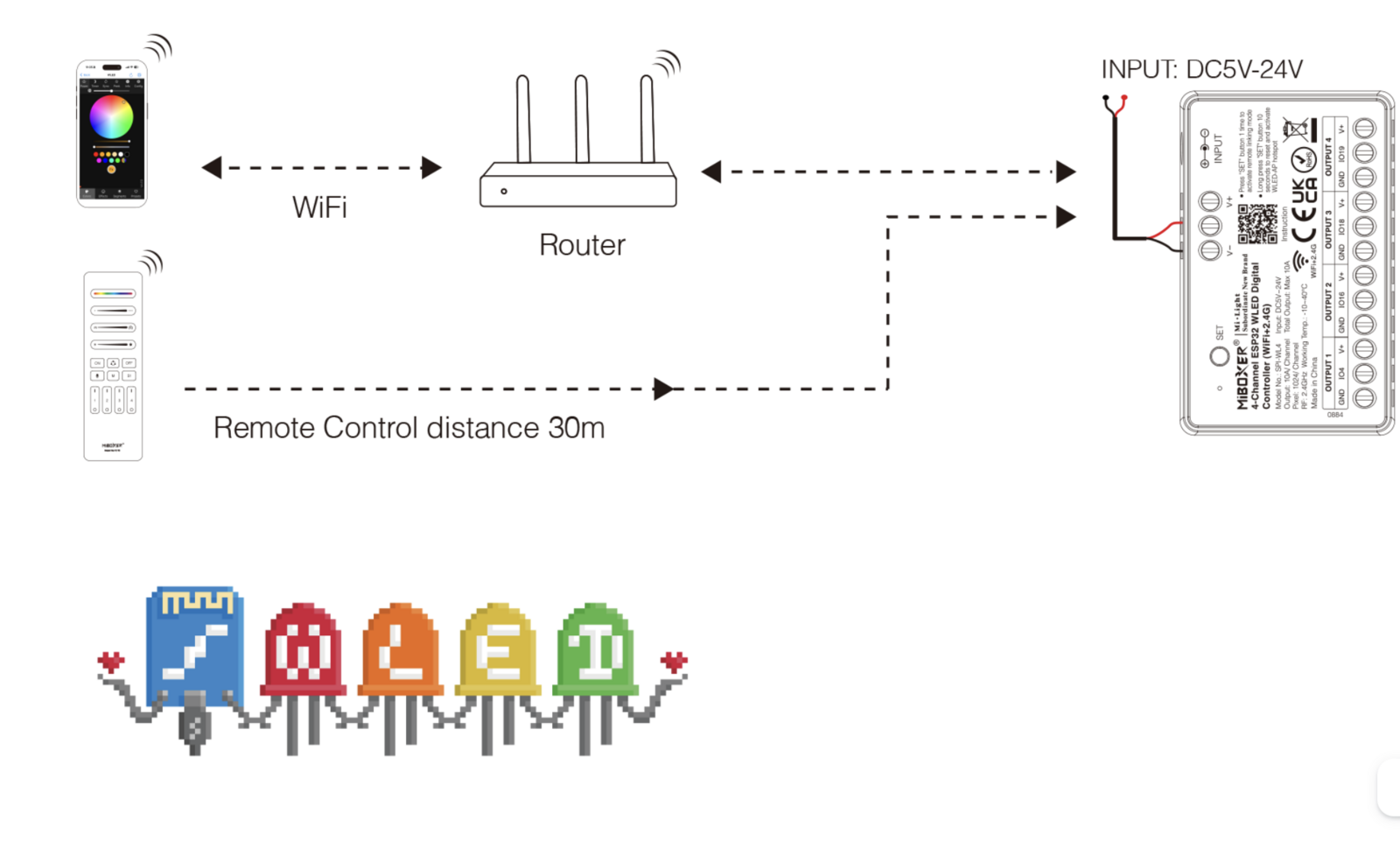

- WiFi + 2.4GHz RF - dvojí bezdrátové připojení, WiFi nebo RF dosah až 30 m
- vstup DC 5-24 V, max. výstupní proud 10 A
- ESP32 procesor s WLED firmware a podporou aplikace Tuya Smart
- 108 dynamických módů - 28 bílých a 80 barevných efektů, vše nastavitelné
- 4 hudební módy - synchronizace světla s hudbou přes vestavěný nebo telefonní mikrofon
- SPI protokol (TTL, 800 Kbs) - kompatibilní s WS281x, SK6812, APA102, LPD8806, TM1814 a dalšími
- krytí IP20 - určeno pro vnitřní instalace v suché místnosti

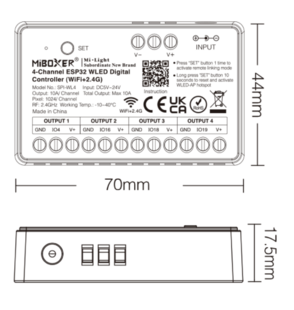

- rozměry 70 × 44 × 17,5 mm, standby příkon 0,7 W
- certifikace CE, EMC, LVD, RED
Kompatibilní typy SPI čipů
- WS2811, WS2812, WS2813 (WS281X řada)
- SK6812, WS2814 (RGBW)
- APA102, APA106, PL9823
- LPD8806, LPD6803
- TM1814, TM1829, TM1914
- USC8903, USC8904 (RGBW)
- FW1906 (GRBCW), SW2805 (RGBCW), SM16825 (RGBCW), SW2811 (White), PP9813
Doporučené použití
- členité interiérové instalace - různé efekty ve více zónách z jednoho kontroléru
- dekorativní osvětlení s dynamickými barevnými efekty a plynulými přechody
- hudební a party osvětlení - synchronizace světla s hudebním signálem v reálném čase
- smart home integrace přes WLED firmware nebo aplikaci Tuya Smart
- interiéry s napájením 5-24 V, kompatibilní s nejrozšířenějšími LED zdroji
Tipy a rady

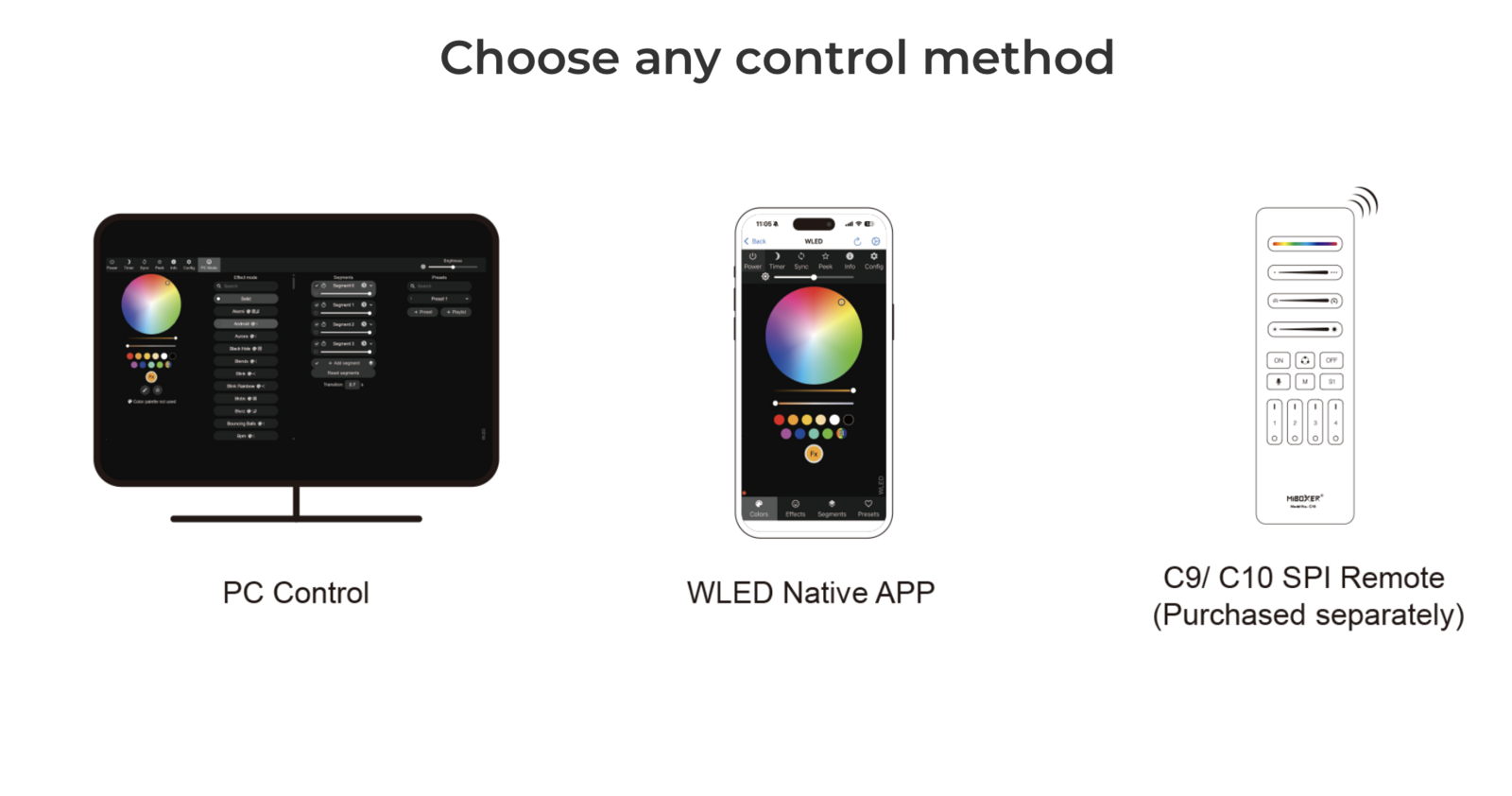

- WLED firmware umožňuje rozsáhlé nastavení přes webový prohlížeč nebo aplikaci - vhodné pro pokročilé uživatele
- při výběru SPI pásku ověřte, zda je jeho čip v seznamu kompatibilních typů
- IP20 znamená ochranu pouze před pevnými tělesy - pro vlhké prostory zvolte kontrolér s vyšším krytím
- DND režim - šetří energii a zabraňuje nechtěnému spuštění animace po obnovení napájení
- výkon zdroje dimenzujte s rezervou - počítejte celkový odběr všech připojených pásků
Časté dotazy:
▶ Lze SPI-WL4 ovládat bez WiFi, pouze přes RF dálkový ovladač?
Ano. Kontrolér podporuje 2.4GHz RF komunikaci nezávisle na WiFi. Stačí spárovat kompatibilní RF ovladač MiBoxer ze SPI řady (např. C10 nebo B6) a WiFi připojení vůbec nepotřebujete.
▶ Mohou čtyři kanály přehrávat různé efekty současně?
Ano, každý kanál je řízen nezávisle. Na každém výstupu tak může běžet jiný efekt, jiná barva nebo jiný mód - to je hlavní výhoda oproti jednokanálovým kontrolérům.
▶ Funguje SPI-WL4 s páskem WS2812B?
Ano, WS2812B spadá do rodiny WS281X, která je v seznamu kompatibilních čipů. Stačí v nastavení kontroléru zvolit správný typ čipu.
▶ Jaký zdroj napájení mám použít?
Závisí na napájení vašich LED pásků - kontrolér přijímá DC 5-24 V. Zdroj dimenzujte podle celkového příkonu připojených pásků a přidejte alespoň 20% rezervu. Kontrolér sám o sobě ve standby odebírá jen 0,7 W.
Parametry
| Maximální zátěž: | max 10A / max 1024 pixelů / kanál |
|---|---|
| Vstupní napětí: | 5-24V DC |
| Přenosový signál: | RF 2,4GHz + WiFI |
| Rozsah regulace: | 1 - 100% |
| Dosah signálu: | 30m |
| Rozměry(d/š/v): | 70x44x18mm |
| Hmotnost: | 43g |
| Připojení: | Šroubovací svorkovnice |
| Výrobce: | Mi-Light |
| Provozní teplota: | -20 ~ +60°C |
