Univerzální voděodolná RF řídící jednotka Mi-Light SR5-P pro LED pásky | 12V-24V |12A| IP66 |

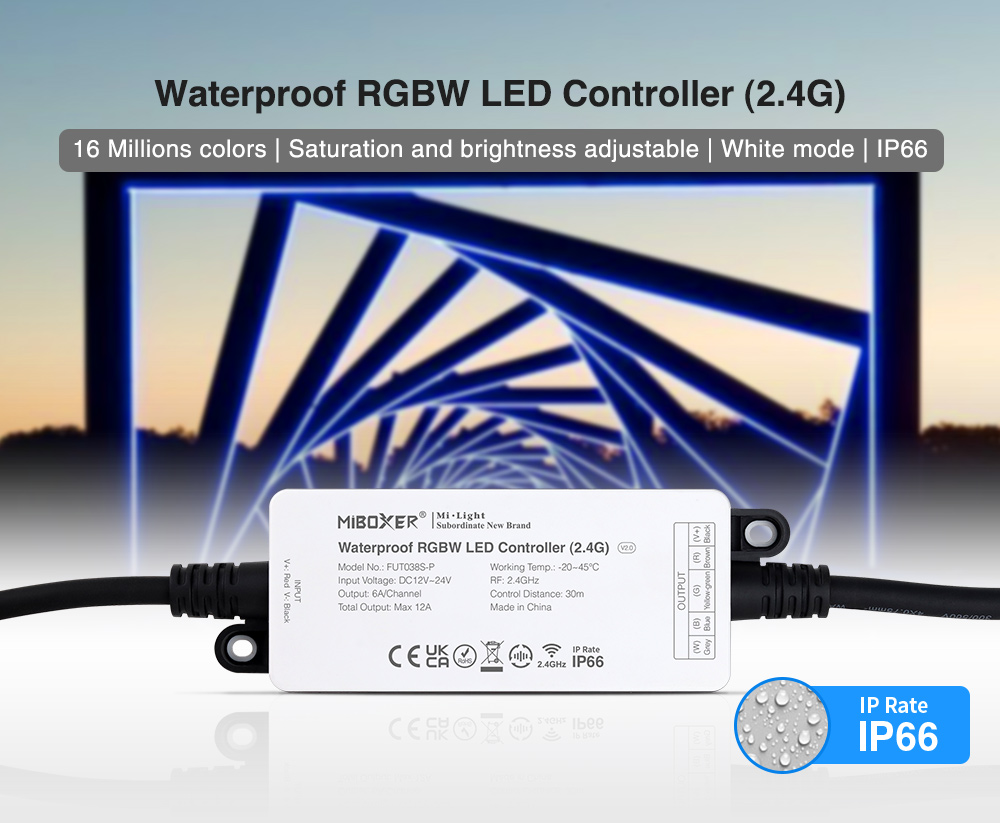

Univerzální voděodolná RF 2,4GHz řídící jednotka Mi-Light SR5-P pro LED pásky.
Popis produktu
Univerzální voděodolná RF 2,4GHz řídící jednotka Mi-Light pro LED pásky s krytím IP66. Řídící jednotka SR5-P je určená k ovládání SC/CCT/RGB/RGBW/RGBCCT LED pásků. Pro správnou funkci je zapotřebí k řídící jednotce dokoupit kompatibilní ovladač nebo případně WIFI modul.

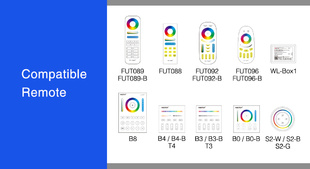

Kompatibilní ovladače pro SR5-P:
- RF ovladač Mi-Light ML092 pro RGB+CCT LED pásky 4-zónový
- RF ovladač Mi-Light ML095 pro RGB/RGBW LED pásky 4-zónový
- RF ovladač Mi-Light ML096 pro RGB/RGBW LED pásky 4-zónový
- RF nástěnný ovladač Mi-Light T3 pro RGB/RGBW LED pásky 4-zónový
- RF nástěnný ovladač Mi-Light B3 pro RGB/RGBW LED pásky 4-zónový
- WL-BOX
- a mnoho dalších, které naleznete v Souvisejícím zboží
Komunikace mezi zařízeními pak probíhá pomocí RF 2,4Ghz signálu, takže není nutná přímá viditelnost mezi ovladačem a přijímačem. Přijímač může být klidně ukryt za nábytkem, stěnou či stropem.
Přijímač Mi-Light / MiBoxer ML038S-P je vybaven režimem Auto save, takže si pamatuje poslední nastavenou barvu a úroveň jasu, i když dojde k odpojení od napájení.
Klíčové vlastnosti:
- voděodolné provedení dosahující krytí IP66
- automatický přenos signálu mezi jednotkami
- komunikace s ovladačem pomocí RF 2,4GHz signálu
- malé rozměry usnadňují uložení přijímače
- garance kvality značky Mi-Light
- kompatibilita s WIFI modulem
- jednotka si pamatuje poslední nastavenou úroveň jasu a barvy, i když dojde k odpojení od napájení
Technické informace:
- Délka přívodních vodičů je 25cm
Zapojení do svorkovnice:
PLUS - černý vodič (může se lišit dle výrobce LED pásky)
R - hnědý vodič
G - zeleno-žlutý vodič
B - modrý vodič
W - šedý vodič (může se lišit dle výrobce LED pásky)
Tipy a rady:
- Řídící jednotky Mi-Light je možné spárovat s WIFI modulem iBox a ovládat tak LED osvětlení přes mobil bez nutnosti použití klasického dálkového ovladače.
- Do řídící jednotky je možné připojit jak klasický RGBW pásek, tak i samostatně RGB pásek + jakýkoliv bílý LED pásek. Tímto způsobem si rozšíříte možnosti volby výkonu osvětlení. V tomto případě je pak PLUS(+) svorka na jednotce společná pro oba pásky.
- Zapojením jen bílého LED pásku na kontaky PLUS a W můžete ovládat i bílý pásek pomoci RGBW ovladače. To se hodí např. když v místnosti kombinaci bílých a RGB pásku a nechcete mít zbytečně 2 ovladače.
Parametry
| Maximální zátěž: | 12A - 144W/288W |
|---|---|
| Krytí IP: | IP66 |
| Vstupní napětí: | 12-24V DC |
| Přenosový signál: | RF 2,4GHz |
| Rozsah regulace: | 1 - 100% |
| Dosah signálu: | 30m |
| Funkce: | Zapnutí / vypnutí, stmívání, změna barev, oddělený výstup pro bílý pásek |
| Rozměry(d/š/v): | 119x37,5x22mm |
| Hmotnost: | 145g |
| Připojení: | Přes kabely |
| Výrobce: | Mi-Light |
| Provozní teplota: | -20 ~ +60°C |
Spárováni řídící jednotky s ovladačem:
Odpojte řídící jednotku od napájení a opětovně připojte. Neprodleně, nejpozději do 3 sekund, je zapotřebí 3x krátce zmáčknout tlačítko zapnutí jedné ze zón, do které chcete jednotku napárovat. Pokud spárování proběhne v pořádku, pásek několikrát problikne a vše je již plně funkční.
Přepnutí ovládacího režimu:
Kontinuálním(opakovaným) mačkáním tlačítka na řídící jednotce se přepínáte mezi režimi řídící jednotky(SC/CCT/RGB/RGBW/RGBCCT). Aktuální režim indikuje LED diodka na jednotce. Legenda k významu jednotlivých barev je v tabulce na kontroléru.
