Návod, jak zapojit LED zářivkovou trubici

Výměna běžné zářivkové trubice za LED je jednoduchý způsob, jak modernizovat osvětlení – snížit jeho spotřebu energie, prodloužit životnost, ale především zkvalitnit světlo, kterým svítíte.

Proč? Klasické zářivky totiž fungují tak, že v trubici je plyn, kterým prochází proud a ten vyzařuje ultrafialové záření, které přes fosfor na vnitřní straně trubice proniká ven jako světlo. Nezní to nic moc, viďte. Kromě ne úplně kvalitního světla při tomto procesu taky vzniká zbytečné odpadní teplo.

Naproti tomu LED technologie funguje tak, že se pohybují elektrony v polovodičovém materiálů. Tím vzniká kvalitní, pro oči příjemné a měkké světlo, navíc bez přebytečného tepla.

Právě kvůli odlišnému principu fungování ale není přechod mezi klasickou zářivkovou a LED trubicí pouze výměna „kus za kus“. Máme pro vás tedy návod i důležité rady, které potřebujete před instalací vědět.

Výběr nové LED trubice

LED zářivky mohou být jednostranné nebo oboustranné. V naší nabídce najdete jednostranné LED zářivky, proto bude náš návod o jednostranném připojení. Takovéto zářivky mají oba vodiče (fázový a nulový) na jedné straně zářivky a druhá strana je slepá. Před nákupem se tedy ujistěte, že je do vašeho svítidla takovýto způsob instalace možný – do některých svítidel je možné jednostranné i oboustranné připojení, do jiných pouze konkrétní jedno. Patice u klasických i LED trubic je vždy stejná – G13.

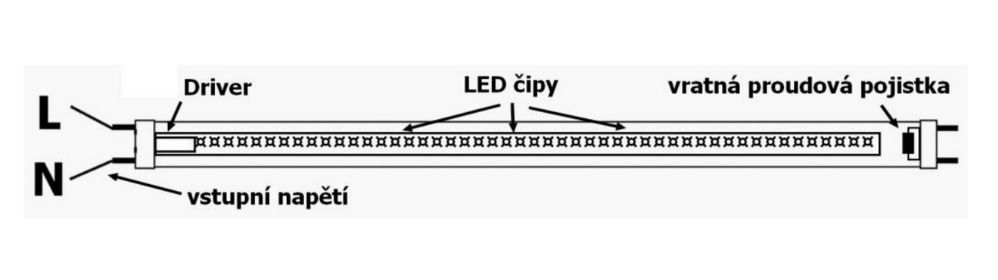

LED zářivka

Máte vybráno? Můžeme se pustit do výměny. LED trubice lze zapojit třemi způsoby. Záleží, zda je ve svítidle použitý elektronický předřadník či magnetický předřadník (tlumivka se startérem).

Upozornění: Než se pustíte do instalace, odpojte svítidlo od proudu – vypínačem nebo jističem. Pokud si nejste postupem jistí a nemáte pro instalaci potřebné znalosti, nechte výměnu raději na povolanou osobu.

Montáž LED trubice T8 s magnetickým předřadníkem (tlumivkou)

Magnetický předřadník neboli tlumivka slouží k tomu, aby kontroloval proud, který do zářivky prochází. Jak už jsme si ale vysvětlovali výše, LED trubice fungují na jiném principu, a proto není tlumivka při instalaci LED trubice potřeba – trubici můžete napojit přímo k napájení.

Zapojení se liší podle toho, jestli použijete startér – pojistku. Můžete ho použít jako náhradu za původní startér, který ve svítidle je.

Zapojení A (bez startéru)

Vyjměte zářivku, odpojte tlumivku a startér, do jedné z patic ve svítidle přiveďte přívodní napětí, použijte k tomu drátky, které byly připojené na předřadník, nyní na ně napojte LED trubici přímo. Pokud byla stará zářivková trubice připojena jinými dráty, odstraňte je. Nasaďte a pootočte trubici označenou vstupem pro napětí k patici s přivedeným napájením. Připojte svítidlo do elektřiny a zkontrolujte, že funguje.

Zapojení LED trubice bez startéru

Zapojení B (se startérem)

Vyjměte zářivku a původní startér, vložte LED startér, vložte LED trubici jakoukoliv stranou do
svítidla do původních patic a pootočte s ní. Magnetický předřadník zůstává při tomto způsobu instalace na svém místě, ale speciální startér pro jednostranné trubice způsobí to, že nebude konzumovat žádnou energii. Po zapojení připojte svítidlo do elektřiny a zkontrolujte, že funguje.

Zapojení LED trubice se startérem

Montáž LED trubice T8 s elektrickým předřadníkem

Pokud je v tělese elektronický předřadník, musí se vždy odpojit. U staré trubice sloužil k regulaci průtoky elektřiny do zářivky a byl zásadní proto, aby nedošlo k přetížení nebo poškození. Jak jsme si vysvětlili výše LED zářivky fungují na jiném principu a elektrický předřadník pro ně není potřeba, proto ho při instalaci odpojte.

Vyjměte starou zářivku a odpojte elektronický předřadník. Do jedné z patic ve svítidle přiveďte přívodní napětí, použijte k tomu drátky, které byly připojené na předřadník, nyní na ně napojte LED trubici přímo. Pokud byla stará zářivková trubice připojena jinými dráty, odstraňte je. Potom nasaďte a pootočte trubici označenou vstupem pro napětí k patici s přivedeným napájením. Připojte svítidlo do elektřiny a zkontrolujte, že funguje.

Zapojení LED trubice po magnetickém předřadníku

Pamatujte na to, že tento přechod je nevratný. Pokud jednou elektrický předřadník vyjmete, už do svítidla nenapojíte zpět klasickou zářivkou. Proto přechod na LED zářivky pečlivě zvažte.
