Jak zapojit a nainstalovat LED pásky

Instalovat pásky svépomocí není žádná věda. V tomto průvodci vám ukážeme přehledné schéma zapojení, postup krok za krokem a praktické rady, bez kterých se montáž neobejde. Zjistíte, kde přesně pásek zkrátit, jak ho propojit i bez pájení a na co si dát největší pozor, abyste nezkrátili životnost diod. Vyhněte se nejčastějším chybám a pusťte se do díla jako profík.

Co potřebuji k zapojení LED pásků

- Komponenty k zapojení LED pásku

• LED pásek – pomoc s výběrem LED pásku,
• hliníkový profil, který chladí a chrání LED pásek, a difuzor s koncovkami,
• trafo – převádí 230 V ze sítě na 12 V nebo 24 V, vybírejte podle napětí LED pásku a správně si spočítejte potřebný příkon LED zdroje,
• řídicí jednotku a ovladač – má-li být pásek ovladatelný na dálku nebo pokud má víc funkcí než on/off,
• vypínač – má-li být pásek ovladatelný i vypínačem.

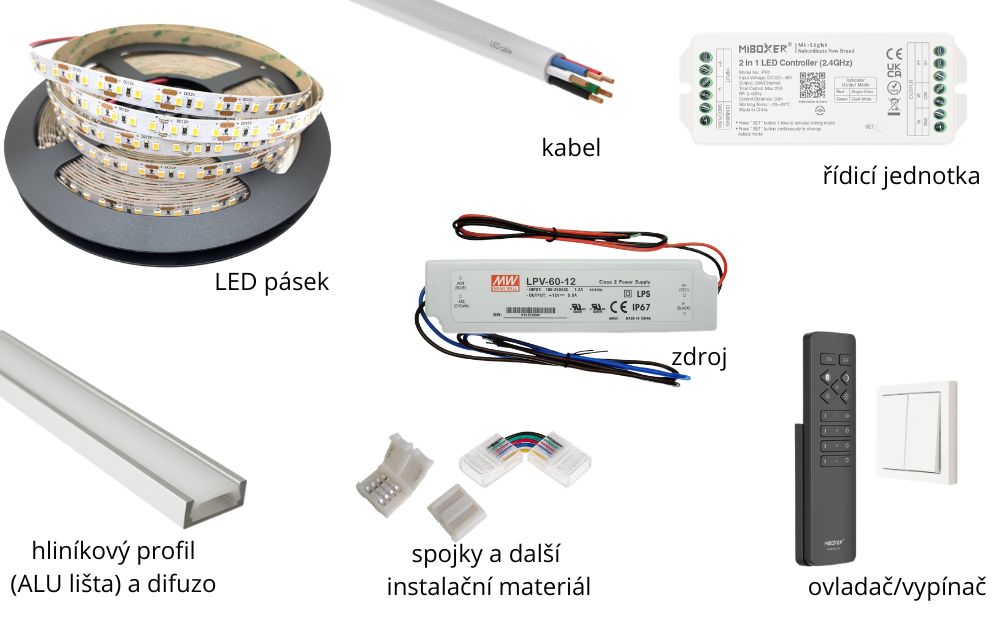

Vše potřebné k instalaci LED pásku

- Montážní nářadí k zapojení LED pásku

• nůžky,
• tužka,
• pravítko nebo metr, případně vodováha,
• odmašťovadlo,
• pájka a pájivé spojky nebo nacvakávací spojovací materiál,
• kabel – bude-li pásek dál od zdroje nebo pokud budete spojovat více LED pásků,
• malý plochý šroubovák,
• elektrikářský šroubovák se zkoušečkou,
• pomůcky na uchycení LED profilu (vrtačku a šroubky, montážní lepidlo Mamut nebo úchytky).

- Co si před instalací LED pásku připomenout

• Pozor na bezpečnost: Zatímco stříhání, lepení a propojování samotného LED pásku (12V/24V) zvládnete bezpečně sami, finální připojení napájecího zdroje (trafa) k domácí síti 230 V vždy svěřte certifikovanému elektrikáři s platnou zkouškou (podle NV 194/2022 Sb., dříve vyhláška 50). Pokud má trafo klasickou šňůru do zásuvky, můžete ho zapojit sami, ale jakýkoliv zásah do krabic, vypínačů a pevné elektroinstalace patří do rukou odborníka.
• Všechny komponenty a nářadí si pečlivě připravte. Projděte si v hlavě celý postup, ať některý krok nepřeskočíte. Co nejdříve vám to situace dovolí, vyzkoušejte funkčnost LED pásku a všech komponentů.
• S přípravou a pochopením návodu níže vám pomůže schéma zapojení obrázku (viz obrázek)

Schéma zapojení LED pásku: LED pásek - ovladač (řídicí jednotka) - napájecí zdroj

Postup instalace LED pásku krok za krokem

Co potřebujeme, už víme. Tak to pojďme zapojit. Kroky, jak instalovat LED pásky:

1) Jak upravit délku LED pásku

LED pásek si nejprve pečlivě přiložte k místu budoucí instalace (například k ALU profilu) a přesně si naměřte požadovanou délku (nezapomínejte na staré osvědčené dvakrát měř, jednou řež). Teprve potom se pusťte do samotného zkracování.

Pásek nemůžete přestřihnout kdekoliv se vám zachce. Na jeho povrchu najdete v pravidelných rozestupech vyznačené dělicí body s ikonou nůžek a měděnými ploškami. Tato místa jsou po 2,5 až 10 cm. U 12 V LED pásků jsou po každých 3 diodách, u 24 V pásků po 6 diodách. V těchto místech můžete pásek ostrými nůžkami bezpečně zkrátit.

LED pásek jednoduše zakrátíte v označeném místě ostrými nůžkami

• Pokud byste střihli mimo tyto plošky, přerušíte vodivý tištěný spoj a celý daný segment diod už nerozsvítíte. Můžete ale tento segment odstřihnout a pásek spájet.
• Pokud pásek přestřihnete v označeném místě, ale máte ho příliš krátký, můžete pásek ve stejném místě zase spájet nebo spojit spojkou.

2) Jak připojit/propojit LED pásky

Teď je potřeba jednotlivé kusy pásků propojit mezi sebou (třeba při obcházení rohů) nebo k nim připojit přívodní kabel, který povede ke zdroji. Máte na výběr dvě cesty:

• Profi varianta (s páječkou): Pokud umíte s páječkou, je klasické sletování kontaktů tou nejspolehlivější metodou s nulovým přechodovým odporem. Stačí krátce zahřát měděnou plošku a připájet drátek.
• Nemáte doma pájku? Nevadí. Rychlou variantou (bez pájení) a ideální volbou pro laiky jsou různé zacvakávací konektory. Pásek do nich jednoduše zasunete tak, aby se měděné plošky dotýkaly kontaktů uvnitř, a konektor zacvaknete. Je to čistá práce na pár vteřin, jen je potřeba vybrat konektor přesně pro konkrétní typ pásku (šířka, typ).

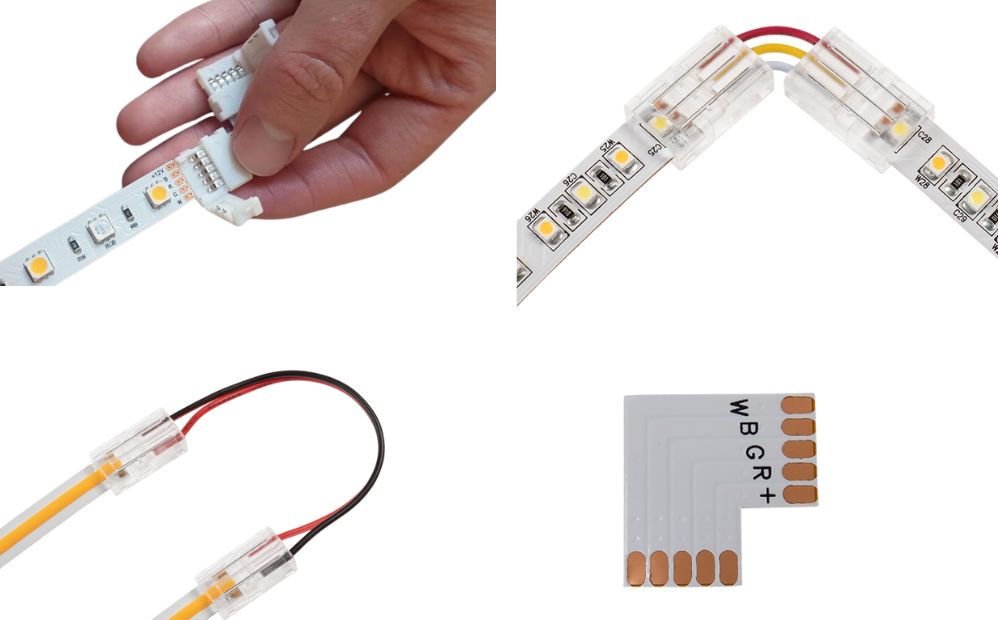

Různé typy nacvakávacích spojek pro LED profily (propojení bez pájení), vpravo dole pájivá spojka s měděnými ploškami

Dávejte pozor na správnou polaritu. U jednobarevných pásků hlídáte dvě linky, a sice plus (+) a mínus (-). Pokud ale zapojujete RGB pásek, budete mít plošky hned čtyři (R, G, B a +). Vždy dbejte na to, abyste propojovali stejné symboly k sobě. Barva k barvě, plus k plusu. Stačí jedno otočení kabelu a pásek svítit nebude.

Co nejdřív je to možné, otestujte funkčnost. A ideálně testujte v průběhu montáže

3) Jak nalepit LED pásek do ALU lišty

Většinu LED pásků je kvůli chlazení a odolnosti, ale i designu, nutné instalovat do hliníkových lišt (ALU profilů). Pokud v tom ještě nemáte jasno, přečtěte si více o tom, proč ALU profily využívat a jaké jsou jejich typy.

LED páskové světlo se skládá z LED pásku vlepeného do hliníkové lišty. Ta je potom zakrytá difuzorem

Jakmile máte ALU profily pevně na svém místě, přichází ta nejdůležitější a nejčastěji podceňovaná fáze – očištění a odmaštění. Uvnitř profilu nesmí zůstat prach z vrtání, piliny z krácení hliníku ani mastnota z prstů. Pokud tento krok odbudete, sebedražší lepicí páska se začne po pár týdnech vlivem tepla odlepovat a pásek se z profilu prověsí.

Jak hliníkový profil správně odmastit

Vezměte čistý hadřík, který nepouští vlákna, navlhčete ho v technickém benzínu, isopropylovaném alkoholu (Isopropanolu) nebo běžném lihu a vnitřní drážku profilu důkladně vytřete. Nepoužívejte jiné domácí čističe, zanechaly by na povrchu neviditelný film. Profil nechte pár minut vyschnout.

Jak správně LED pásek do ALU lišty nalepit

LED pásky jsou na spodní straně vybaveny špičkovou samolepicí páskou (nejčastěji značky 3M) s ochrannou krycí fólií. Když dodržíte správný postup, bude pásek držet jako přibitý:

• Loupejte postupně, netahejte: Nikdy nesundávejte krycí fólii z celého pásku najednou. Pásek by se kroutil, chytal prach z okolí a lepil, kam nemá (věřte, několik zákazníků to nechtěně vyzkoušelo).
  Postupujte po menších kusech – odlepte zhruba 10 až 20 centimetrů, vycentrujte začátek pásku v ALU profilu a přitlačte. Takto postupně odlepujte a lepte dál a dál.
• Pozor na rohy a ostré ohyby: O tom už jsme se zmínili v sekci Připojení LED pásků. Použijte spojky, nelámejte pásek na sílu.
• Tlak ano, ale s citem: Pásek je potřeba do profilu důkladně přitlačit, aby pod páskem nezůstaly vzduchové bubliny. Zbytečně by zhoršovaly odvod tepla. Tlačte však pouze na místa, kde nejsou diody a odpory (ideálně přímo na měděné plošky nebo prázdná místa na podkladu). Pro lepší přitlačení můžete použít i čistý měkký hadřík.

LED pásek do lišty vlepujte opatrně, pozor na čipy

4) Jak propojit LED pásek ke zdroji a řídicí jednotce

Správné pořadí zapojení komponentů je naprosto klíčové pro bezpečnost i správnou funkčnost. Vždy postupujte od samotného pásku směrem ke zdroji napájení. A pozor, všechny komponenty zapojujte zásadně tehdy, když je napájecí zdroj odpojený ze sítě.

Jak zapojit LED pásek k řídicí jednotce

Tento krok je relevantní pouze, pokud řidící jednotku budete používat, tedy pokud pokud máte bílý stmívatelný pásek nebo barvy měnící pásek. V opačném případě zapojujete LED pásek rovnou na zdroj.
Výstupní kabely z LED pásku zapojte do svorek označených jako OUTPUT (výstup) na ovladači. Na co dávat pozor u jednotlivých typů LED pásku:

Zapojení bílého/jednobarevného LED pásku

• Má 2 kontakty (vodiče + a -). Hlídejte si to, aby šlo plus na plus a mínus na mínus.
• Když dráty otočíte, pásek se jednoduše nerozsvítí (dioda propouští proud jen jedním směrem). Nic se však nezničí.

Zapojení LED pásku bílého stmívatelného/s měnitelnou bílou

• Má 3 kontakty (obvykle jedno společné plus a dva mínusové kanály) označené +, WW (Warm White / teplá) a CW (Cool White / studená). Místo CW/WW se občas používá označení C a W, nebo W a Y (Yellow).
• Když prohodíte WW a CW mezi sebou, pásek bude fungovat, ale na ovladači (nebo v aplikaci) budete mít otočené barvy – stisknete „teplá“ a rozsvítí se „studená“.
• Pozor taky na to, že pásky potřebují speciální CCT ovladač (řídicí jednotku), který umí míchat poměr proudu do obou kanálů.

Zapojení barevného RGB LED pásku

• Má 4 kontakty (jedno společné plus a tři barevné kanály) označené +, R (Red / červená), G (Green / zelená), B (Blue / modrá).
• Na co dát pozor: Na záměnu barevných drátů. Pokud prohodíte dráty R, G nebo B mezi sebou na svorkovnici ovladače, pásek bude míchat špatné barvy (např. navolíte na ovladači zelenou, ale pásek se rozsvítí modře).

Zapojení barevného RGBW LED pásku

• Má 5 kontaktů (jedno společné plus a čtyři kanály) označené +, R (Red / červená), G (Green / zelená), B (Blue / modrá) a W (White / bílá).
• Na co dát pozor: na záměnu drátů. Taky na to, že kontaktní plošky jsou u 5pinového pásku velmi blízko sebe. Při pájení nebo nacvakávání konektorů musíte být extrémně precizní, aby nevznikl zkrat mezi sousedními kontakty (např. mezi zelenou a bílou).
• Při nákupu příslušenství – standardní RGB ovladač (4pin) na tento pásek nestačí. Potřebujete výhradně RGBW ovladač (5pin), jinak vám bílý kanál vůbec nebude svítit.

Zapojení barevného RGB + CCT LED pásku

• Má 6 kontaktů, které jsou označené +, R (Red / červená), G (Green / zelená), B (Blue / modrá), WW (Warm White / teplá) a CW (Cool White / studená). Místo CW/WW se občas používá označení C a W, nebo W a Y (Yellow).
• U 6pinového pásku jsou měděné plošky namačkané těsně vedle sebe. Při pájení nebo používání konektorů musíte mít stoprocentně pevnou ruku. Jeden miniaturní nechtěný dotek cínu nebo křivě nacvaknutý konektor propojí sousední plošky a způsobí zkrat.
• Protože tímto pásem protéká více proudu přes různé kanály, při delších trasách od ovladače je nutné použít speciální 6žilový kabel s dostatečným průřezem, aby nedocházelo k úbytku jasu.

V tomto kroku si můžete ušetřit pájení a, podobně jako při propojování pásků například v rohu, využít nepájivé nacvakávací konektory. Vybírejte je vždy podle typu LED pásku, mají tomu uzpůsobený počet kontaktů, jak jsme si vysvětlili výše.

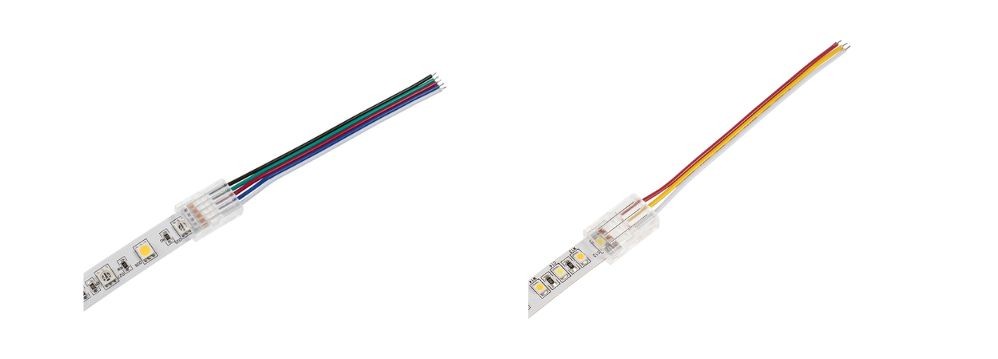

Nacvakávací konektory pro LED pásky, které ušetří pájení

Jak zapojit řídicí jednotku LED pásku k napájecímu zdroji

Nyní propojíte vstup ovladače s výstupem z trafa. Kabely zapojíte do svorek označených jako INPUT (vstup) na ovladači. Tyto dráty vedou na sekundární (výstupní) stranu trafa, která dodává bezpečné napětí (12 V nebo 24 V) a bývá označena jako SEC nebo OUTPUT.

Zde je dodržení polarity kriticky důležité – plus z trafa musí jít do plusu v ovladači, mínus do mínusu. Pokud polarity prohodíte, v lepším případě systém nebude fungovat, v horším můžete ovladač zničit.

5) Jak zapojit napájecí zdroj LED pásku do sítě 230 V

Teprve když máte celou nízkonapěťovou část kompletně propojenou a zkontrolovanou, přichází na řadu připojení do sítě (230 V) na primární stranu trafa (označenou jako PRI nebo INPUT). Tento krok je nutné provádět vždy s vypnutými jističi.
Pokud máte klasický zásuvkový zdroj, stačí jednoduše zapojit integrovanou šňůru do zásuvky.
Pokud máte zdroj se šroubovacími svorkovnicemi, svěřte tento krok do rukou profesionálům, napřklad si domluvte naši odbornou montáž. Kvalifikovaný elektrikář zapojí L (fáze – hnědý/černý vodič), N (nulový vodič – modrý) a případně PE (ochranný vodič – zelenožlutý, pokud ho trafo vyžaduje).

Chcete LED pásek ovládat (i) klasickým vypínačem na zdi?

Pokud trváte na drátové klasice a nechcete bezdrátové ovládání (například RF ovladačem, přes ZigBee nebo WiFi), máte dvě možnosti: Nejjednodušší je zapojit běžný vypínač před napájecí zdroj – vypínač pak jednoduše zapíná a vypíná přívod 230 V. Druhou, velmi elegantní možností je použití pružinového tlačítka (vypínač, který pruží jako zvonek) zapojeného do přijímače s funkcí PUSH DIM.

6) Nasazení difuzoru a finální rozsvícení

Teď už máte vše zapojeno, zkontrolováno a připraveno. Před nasazením difuzoru ještě finálně zkontrolujte, že pásek svítí. Projděte ho očima po celé délce. Svítí všechny segmenty a diody? Reaguje správně na stmívač nebo změnu barev? Pokud by byl někde špatný kontakt v konektoru nebo studený spoj z pájení, zjistíte to hned a můžete to snadno opravit. Potom nasaďte nasunutím nebo nacvaknutím difuzor.

Nasazení difuzoru na hliníkovou lištu s vlepeným LED profilem

Úplnou tečkou za montáží je nasazení plastových koncovek (záslepek) na oba konce ALU profilu. Ty plní nejen estetickou funkci (schovají uříznutý hliník a kabely), ale také chrání pásek uvnitř před zaprášením či hmyzem. Jedna z koncovek mívá v sobě otvor, kterým elegantně vyvedete napájecí kabel ven z profilu směrem k ovladači.

Jednoduché? Pokud se vám to tak zdá, montáž určitě zvládnete sami. A pokud ne, náš tým profíků je tu pro vás. Ozvěte se.
